彩钢琉璃瓦压瓦机特点

文章作者:泊头市鑫业压瓦机   发布时间:2015-08-15
彩钢琉璃瓦是一种新型的彩钢瓦压型技术,作为这种新型的压瓦机,在   市场具有广泛市场潜力。彩钢琉璃瓦压出来的瓦型效果非常漂亮,是大型剧院,厂房,办公楼的选择。

  彩钢琉璃瓦是一种新型的彩钢瓦压型技术,作为这种新型的压瓦机,在彩钢市场具有广泛市场潜力。彩钢琉璃瓦压出来的瓦型效果非常漂亮,是大型剧院,厂房,办公楼的   佳选择。

彩钢琉璃瓦压瓦机的工作原理:

  琉璃瓦压瓦机分为三部分,辊道成型部分、压型部分、切刀部分。琉璃瓦压瓦机辊道成型部分是由电机拖动,链条带动各辊转动。琉璃瓦压瓦机压型部分是液压缸带动模具上下移动,可以把彩钢压成许多节,形似琉璃瓦。
  琉璃瓦 压瓦机切刀部分是液压缸带动模具上下移动,可以把彩色钢瓦切断。琉璃瓦压瓦机生产过程如下:彩色钢板进入辊道成型部分,成型后到压型部分,压成等距离一节一节的,切刀负责定长切割。琉璃瓦压瓦机控制介绍执行部分有变频器驱动电机,液压站电机,压型的两个液压电磁阀,切刀的两个液压电磁阀。
  琉璃瓦压瓦机检测部分有:检测彩色钢瓦长度的脉冲编码器,压型的上下行程开关,切刀的上下行程开关,压型的上下操作按钮,切刀的上下行程按钮,急停开关,液压启停开关等等。琉璃瓦压瓦机PLC选用KDN-K3系列的KDN-K306-24AR。琉璃瓦压瓦机带有14个输入/10个继电器输出,刚好满足输入输出要求。再配KDN文本屏,可以完成参数设定,预警显示,帮助信息,生产数据显示等等。
  琉璃瓦压瓦机   要用高数脉冲输入功能,KDN-K306-24AR高数输入性能优良,选AB相抗干扰。并用定值中断功能,精度。压瓦机有许多参数要设定,用文本屏设定。琉璃瓦压瓦机参数设定有设备参数和用户参数设定两种。设备参数有:单脉冲长、过冲量、压型距、压型时间、切刀时间等等。琉璃瓦压瓦机用户参数有:张数、长度、   节、末节、节距、节数等等。琉璃瓦压型机控制系统还能完成单板切割功能。

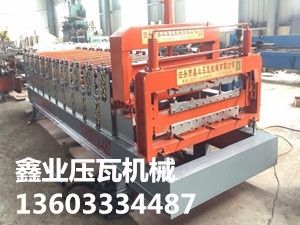

新型液压导柱型双层琉璃瓦压瓦机,液压导柱剪切具有稳定性好、平衡性强、等优点,在实际的实验中客户的认可和好评。
840-900双层琉璃瓦压瓦机参数配置:
整机长度5600*1400*1200mm
整机重量3.3T
大架选用300mmH型钢点焊成型
中板采用14mmU型中板电焊,稳固性好
轴采用70mm圆45号钢精车外圆磨加工
辊轮采用40Cr锻打精车磨光后镀硬铬处理
主电机采用3千瓦4级电机配用行星减速机
泵站采用3千瓦4级电机配油泵,油泵压力   高30Mpa
电控系统采用PLC电脑自动化控制和变频器控制
剪切头采用18mm钢板拼接大架,液压导柱升降系统,稳定性   ,液压导柱采用60mm圆钢精车外圆磨蘸火处理。
全自动828型琉璃瓦彩钢压瓦机设备使用的模具需一个上模和六个相同规格尺寸的下模,先安装上模和一个下模,下模直接安装在六方转轮工作台上,上模安装在滑座底面上,并放置适当厚度的垫板,上下模合模后,四周边间隙均匀,上下模之间距离等于所需瓦坯的厚度。
  全自动828型琉璃瓦压瓦机设备机组包括成型主机、液压站、放料架、成型剪、控制箱、出料架。
  1、放料架外形尺寸:长860mm宽1450mm高1124mm
  2、成型机   大限速度:10m/min
  3、成型彩钢板厚度:0.5-0.6mm
  4、成型彩钢板展开宽度:1000mm
  5、成型琉璃瓦宽度:828mm,偏差±1/100
  6、成型琉璃瓦波高:28mm,偏差28-0.3
  7、轧辊轴径:Φ70mm
  8、电脑操作面板,文本文
  9、机组包括:成型压瓦机、液压站、放料架、成型剪、控制箱、出料架。
