彩钢瓦设备的接线方法和注意事项

文章作者:鑫业压瓦机械   发布时间:2015-07-01
显示工作画面状态下,按SET键选择长度或张数。(按一次SET键,张数数值被黑框框住,再按一次,长度数值被框住,每按一次SET,张数和长度交替被框住一次,数值只有被框住变成黑色时才可以

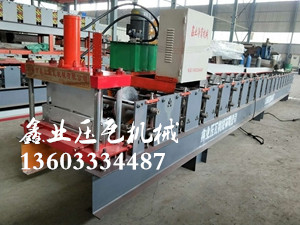

彩钢瓦设备的接线方法和注意事项

机器电源为3火1零,3棵火线分别接接线排A、B、C(1、2、3),零线接N(10)并且接电磁阀公用零线,U、V、W(4、5、6)接压瓦机电机,U1、V1、W1(7、8、9)接油泵电机,落刀电磁阀控制线接K1(11),升刀电磁阀控制线接K2(12)。

按键说明:

SET键修改选择键;ENT键确认键。ESC 已工作长度清零键,ALM 已工作张数清零键,∧,∨画面转换键。CLR改数时清零键。0——9数字直选键。

简单操作:

按下油泵启动钮。注意油泵电机转向。

按住瓦机前进,将板走到刀口外,按住剪刀降切断板,按剪刀升将刀升到上限位。

显示工作画面状态下,按ALM键清零当前张数;按ESC键清零当前长度。

显示工作画面状态下,按SET键选择长度或张数。(按一次SET键,张数数值被黑框框住,再按一次,长度数值被框住,每按一次SET,张数和长度交替被框住一次,数值只有被框住变成黑色时才可以改变)。按CLR键清零。按数字键输入。(由高位向个位。例:12张;输入1,2。3米4输入3、4、0、0MM)。

按ENT键确认。(数值改完   按ENT键,否则无效)

全部设完后按一下自动启动,机器按设定数据开始工作。工作完成后机器自动停止。如果相同长度还需要继续工作,只要按一下ALM键(已切张数清零键),按一下自动启动,机器就会按照显示屏上设定的数再工作一遍。如果需要变换长度可以直接设定下一个生产任务。并且注意下次启动自动前清零已切张数(按一下显示屏上ALM键)。

中途停机只需把按一下自动停止,继续工作时再按一下自动启动,按下油泵启动即可。

*如果板的长度和要求不相符,按∧  键或∨键至调整画面,在原补偿量基础上重新调整补偿量加或补偿量减。(校正前板长度+补偿量加-补偿量减=校正后板长度)

减速距离为变频机用,一般为200毫米,普通机此数值无意义。

故障排除:

手动能工作,自动不能工作:

1已切张数大于或等于设定张数。处理方法:清零当前张数(按一下ALM键)。

2张数或者长度没有设数。

3自动开关钮损坏。(可用任意牌子LAY3系列旋钮代替)

手动自动都不工作,显示屏没有显示:

1电源不正常

2保险丝熔断。处理方法:   换并检查电磁阀线有没有损坏。(保险丝型号6A)

动自动都不工作,电压表显示200V以下,显示屏有显示:

零线断路。检查电脑外部零线。

只要启动自动切刀一直向上走:

上限位开关断路性损坏。

2电磁阀卡住。处理方法:关掉油泵,用改锥从电磁阀两端来回捅电磁罚的手动复位销。直到感觉到有弹性时止。只要一开油泵,切刀一直向下:

电磁阀卡住。处理方法:关掉油泵,用改锥捅电磁阀两端中间的手动复位销(图1箭头所指),先从浅的一端往里捅,然后从两端来回捅,一直到用手捅下时感觉有弹性时才行。

如果电磁阀经常卡住,应换油并清洗电磁阀。和该动作相关的电磁阀卡住。

注意事项:

1、设备带电作业时注意   。

2、任何时候不能把手或者异物伸入刀口。

3、电器柜注意防雨   ;计数器防止硬物撞击;线防止被板撞断。

4、机械配合活动部位经常加润滑油。
