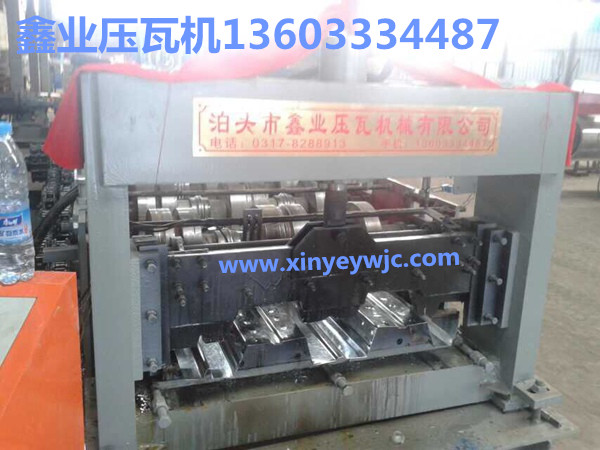

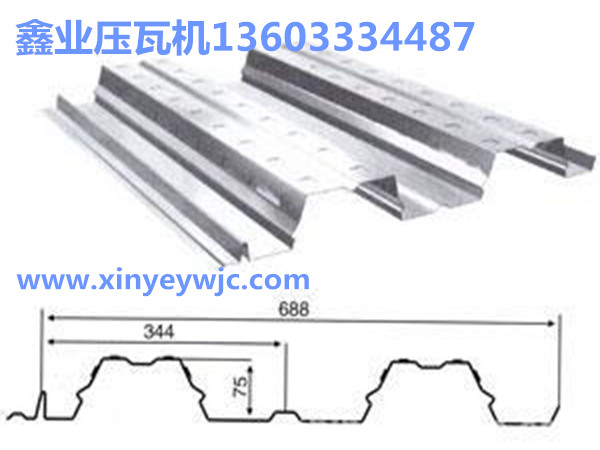

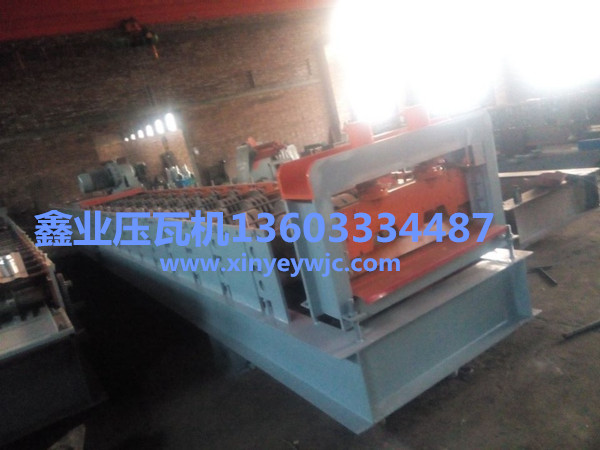

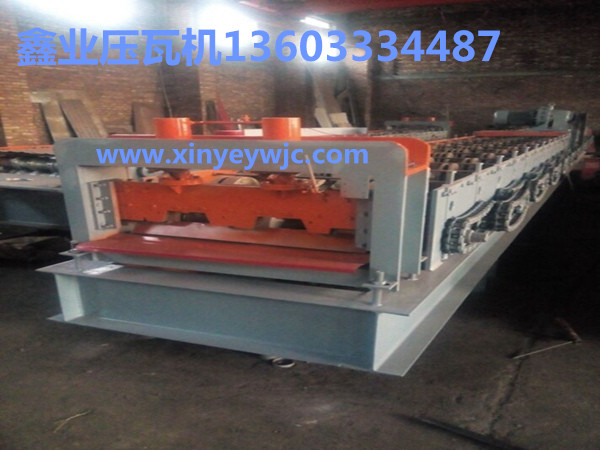

688楼承板设备

688楼承板设备

楼承板机分为三部分，辊道成型部分、切刀部分。辊道成型部分是由电机拖动，链条带动各辊转动。

二、主要结构特点及结构组成

1、主要结构特点

A、结构简单，外形美观，由于整机采用型钢结构，焊接后整体加工，故结构简洁合理，存载，运转平稳。

B、设置其他重要部件、构件均采用与国内企业的配件，从而了设备的性能。

C、采用全自动定长定位切断，板形头尾美观整齐，

D、设备安装调试方便，简单易操作，

E、设备噪音低，   ，消耗低。

2、设备结构组成：

该设备由放料装置，成型辊轴主机，成型切断，电脑液压系统，等组成。

三、设备生产工艺流程

放料-成型-剪切

四、设备组成

A、简易放料机1台

B、成型主机1台

C、液压成型剪及液压站1套

D、电脑控制操作台1台

688楼承板板机技术参数

一、主要技术参数

1、轧致适用板材：板材厚度可满足客户不同板厚成型要求（0.8-1.2mm）

2、速度：7m/min

3、成型道次：25组

4、底架：400H钢整体焊接

5、侧板：18mm厚A3钢板

6、转动方式：链条转动2英寸

7、剪切系统：采用液压剪切

8、成型刀材料：VR12MOV;淬火HRC58-62

9、液压系统工作压力：20Mpa

10、轧辊材料：采用   45号钢淬火锻钢数控加工后表面镀硬铬处理

11、主轴直径：￠90mm

12、主机功率：18.5KW摆线针减速机

13、液压系统电机功率：4KW

14、电控系统：全机采用工业电脑PIC控制（台湾台达电工）

15、设置外形尺寸：约13000*1300*1400mm

16、放料架：简易放料架机（   大放料宽度1250mm）

如果您需要的压瓦机是型号的，那您可以定做，只要把具体数据或瓦型发给我们就就好。

我们会根据您的要求画出设计图，以CAD的形势发给您确认。

待您确认之后，我们就可以投入生产了

 1、建立客户档案

　　2、每月定期回访，发现问题及时解决

　　3、紧急情况，48小时内赶到，帮客户解决问题

　　4、   各地都有我们的调试师傅，统一调配

　　   售后电话：13603334487　　 15631752978
